برد کرکره توبولار 5 کانال بتا لرنینگ BETA

برد کرکره توبولار بتا 5 کانال

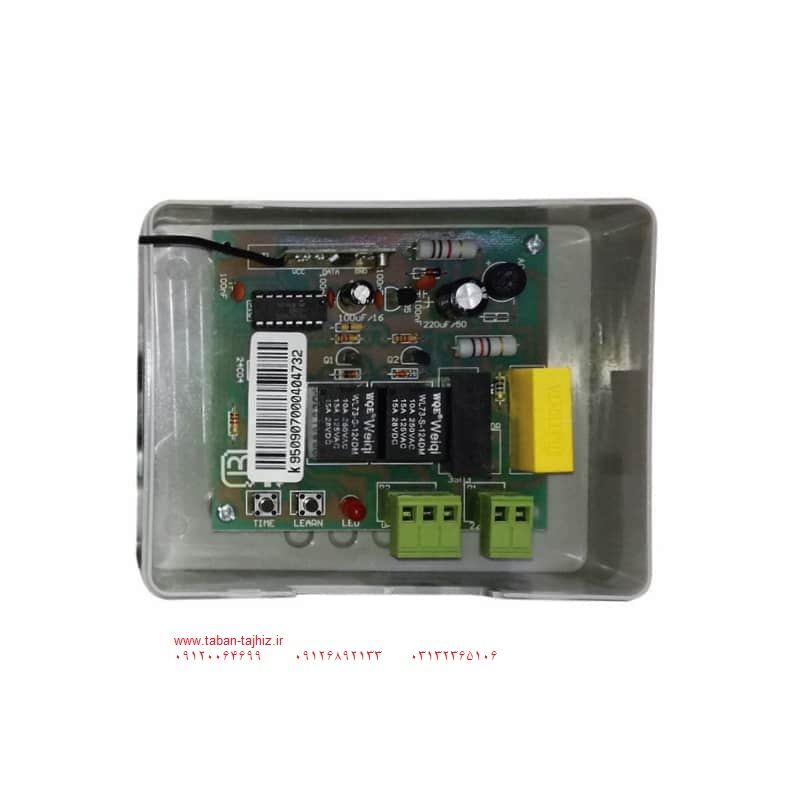

برد کرکره توبلار بتا 5 کانال این دستگاه جهت کنترل موتور کرکره توبولار طراحی شده است که قابلیت کار با ریموت کنترل لرنینگ یا هاپینگ ، در دو مد 1CH  و 5CH را دارد.از امکانات این دستگاه می توان به قابلیت تنظیم مدت زمان عملکرد موتور، کددهی لیمیت سوییچ جهت تشخیص مانع در هنگام بسته شدن کرکره و حفظ تنظیمات انجام شده درهنگام قطع برق اشاره کرد.

• تنظیم زمان عملکرد موتور
• حفظ اطلاعات ریموت­های لرن شده، زمان عملکرد موتور و برنامه‌ریزی مرکز در هنگام قطع برق
• قابلیت اتصال لیمیت سوئیچ الکترونیکی جهت تشخیص مانع در هنگام بسته شدن کرکره
• قابلیت انتخاب عملکرد مرکز کنترل به صورت 5-CH یا 1-CH

1. ابعاد cm 12*10*5
2. ولتاژ ورودی: 220 ولت AC
3. قابلیت اتصال لیمیت سوئیچ
4. ولتاژ خروجی : 220 ولت AC
5. حداکثر جریان خروجی هر رله ۷ آمپر
6. قابلیت تنظیم مدت زمان عملکرد موتور
7. استفاده از دستگاه به صورت 1-CH یا 5-CH
8. دارای زمان بسته شدن خودکار (Auto Close) و قابلیت تنظیم زمان آن
9. حفظ زمان عملکرد موتور، زمان Auto Close و ریموت‌های لرن شده در هنگام قطع برق
10. تعداد ریموت کنترل قابل کد دهی  60 عدد ریموت هاپینگ کد و 80 عدد ریموت لرنینگ کد

راهنمای نصب برد کرکره توبلار بتا 5 کانال

پس از سیم بندی دستگاه مطابق نقشه به موارد زیر توجه فرمایید.

• LED مرکز کنترل به محض روشن شدن 2 ثانیه روشن می ماند. سپس در حالت عادی کار قرار می گیرد.
• مرکز کنترل دارای دو روش کاری 5 کاناله و تک کاناله میباشد.
• حالت 5 کاناله در این حالت بالا و پایین و ایست تنها با یکی از دکمه های ریموت امکان پذیر است.
• حالت تک کاناله در این حالت بالا و پایین آوردن و ایست با دکمه های  A . B , C ریموت انجام میشود.
• جهت اضافه نمودن ریموت دکمه لرن را یکبار فشار دهید. LED روی برد به سرعت چشمک میزند. هم زمان یکی از دکمه های ریموت را فشار دهید. ریموت کد گرفته است. برای ریموت های دیگر نیز همین کار را انجام دهید.

رسیور کرکره برقی قطعه ای است که بین موتور توبولار یا موتور ساید کرکره برقی و برقی اصلی شهر قرار می گیرد و کار آن بدینگونه است که فرمان ( فرکانس ) ریموت را دریافت کرده و فرمان بالا یا پایین رفتن را به موتور کرکره می دهد. در واقع کار برد در کرکره برقی بسیار مهم می باشد بطوریکه نبود این قطعه در کار نصب کرکره برقی کاملا بی معنی است زیرا مشتری می خواهد با یک عدد ریموت کرکره را بالا یا پایین دهد.
